脈沖功率電容器的原理及應用

脈沖功率電容器的原理及應用

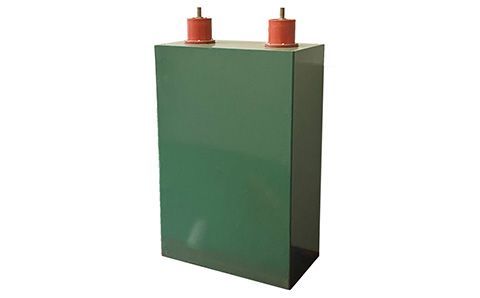

脈沖功率電容器，包括若干電容器及兩金屬電極片，若干電容器通過兩金屬電極片并聯構成并聯電容器組，若干電容器層疊設置，相鄰兩電容器之間均設置有緩沖墊板，電容器兩側電極分別連接于兩金屬電極片上，金屬電極片形成有若干用于連接電容器電極的電極板，若干電極板通過連接于相鄰兩電極板之間的膨脹節連接為一體，且由金屬電極片邊緣引出若干引腳。本實用新型通過在兩相鄰電容器之間設置緩沖墊板，在兩相鄰電極板之間通過膨脹節連接，可有效對電容器工作時發生的膨脹進行緩沖，使電容器與電容器之間及電容器與金屬電極片之間均具有更好的膨脹緩沖能力，不易因膨脹而相互脫開，且可有效防止膨脹引起電容器擊穿和爆炸的發生，可靠性和安全性更高。

脈沖功率電容器已被廣泛用于如下九大領域：引爆線路、石油勘探、地震評估、點火系統、激光系統、能量存儲模塊、脈沖光電系統、緩沖器、電源中斷保護電路。除此之外，該系列產品被廣泛用于制作非戰爭軍事行動中的地震評估與預警、自然災害中的定向勘察和實體爆破、工業品領域的石油、天然氣的勘探、強電傳輸系統的中、斷電保護以及其它與能量存儲、能量轉換相關的多級程序控制電路系統等領域。
